Stroboblitzer revised

speedometer

Wenn man sich mit dem Bau von Plattenspielerantrieben beschäftigt, benötigt man eine Möglichkeit, die korrekte Geschwindigkeit einzustellen. Man kann zwar das normale Glühlampenlicht mit seinen 50 Hz und einer entsprechenden Stroboskopscheibe zur Justage verwenden, doch das ist eher unkomfortabel und (bei 45 rpm) fehlerbehaftet. Angenehmer und auch genauer ist die Verwendung einer quarzgesteuerten Stroboskopleuchte.

Also habe ich eine 300Hz Stroboskoplampe gebaut, die auf einer 120Hz-Version beruht, wie sie vor Jahren in einer Elektor-Ausgabe dargestellt wurde oder von Berhard Kistner auf diyaudio.com (wenn ich mich richtig erinnere) vorgestellt wurde. Für die 300-Hz-Version werden ein 4.9152 MHz Quarz sowie die CMOS ICs 4060 und 4013 verwendet. Alle Teile gibt es bei jedem Elektronikanbieter, Bestellnummern für Conrad und Reichelt sind unten aufgeführt.

Die Lampe funktioniert bestens – selbst mit einer relativ preiswerten Leuchtdiode (2 Euro, das teuerste am ganzen Gerät [Stand 2009 – heute wohl nur wenige Cent]) bei voller Zimmerbeleuchtung. Praktischerweise kann man sie einfach neben den Plattenspieler stellen und angeschaltet lassen und kann mit beiden Händen an der Geschwindigkeitsregelung hantieren, was beispielsweise eine Clearaudiolampe nicht zulässt. Diese ließe sich ohne Weiteres nachbauen, da das Gehäuse bei Conrad samt Taster für ein paar Apfelkerne zu haben ist. Bei Reichelt kostet der Kram sicher nur die Hälfte, nur haben die leider keine Filiale um die Ecke.

Ursprünglich vorgeschlagen wurde eine gelbe LED, weil diese besonders hell erscheint. Ich habe diese geordert und eine rote bekommen. Das entspricht meiner Farbvorliebe und daher habe ich mich nicht beschwert, es funktioniert tadellos. Eine gelbe wäre effektiver, da das menschliche Auge diese Wellenlänge als besonders hell wahrnnimmt und man somit mit weniger Energie mehr empfundene Helligkeit erreicht. In der unten angegebenen Bauteileliste ist ein 4.7nF-Kondensator angegeben, ich habe einen 5.6nF verwendet, das erhöht die Leuchtdauer innerhalb des Schaltintervalles.

Hier gibt es eine 300Hz-Stroboscheibe zum Download. Einfach auf 100 % (DIN A4) skaliert auf weißen Karton ausdrucken und ausschneiden. Das Mittelloch müsste einen Durchmesser von 7,2 mm bekommen; alternativ ist ein rechtwinkliges Dreieck aufgezeichnet — dieses lässt sich mit einem Cutter relativ gut schneiden. Man kann auch den langen Schenkel ungeschnitten lassen und die Öffnung falten, das gibt dem entstandenen Loch etwas mehr Stabilität.

Mit etwas Glück kann ich auch demnächst Platinen zum schmalen Kurs zum Bau des Stroboblitzers anbieten oder vermitteln gab es mal in einer Sammelbestellung im Analog-Forum, ich kann das auch nachwievor vermitteln.

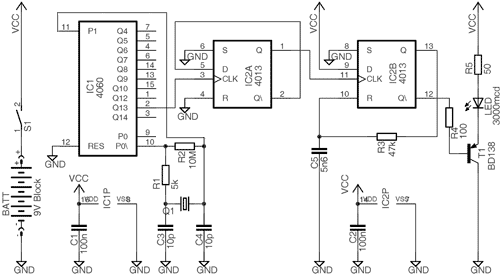

stroboblitzer_schema

Schaltplan … zum dritten Mal korrigiert.

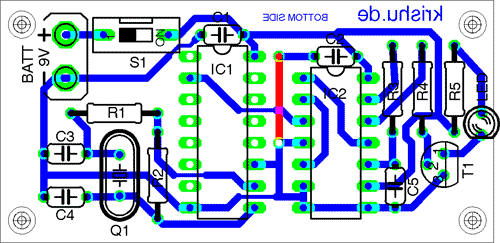

stroboblitzer_pcb_naked

Einseitiges Layout; 9V-Block extern, Schalter ist eher symbolisch gemeint, ein Schiebeschalter wäre eher wenig komfortabel. Hier die Druckvorlage als PDF zum Download. ACHTUNG FEHLERHAFT. Auf Skalierung 100% achten.

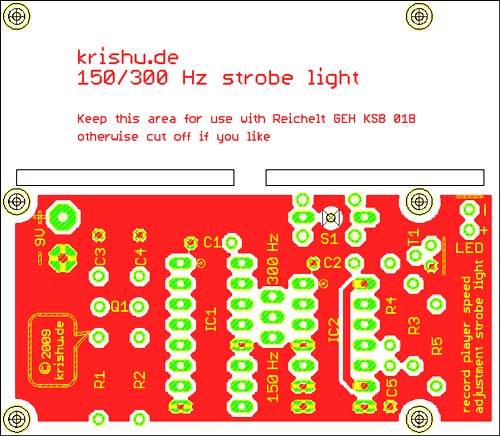

stroboblitzer_rev2_pcb

doppelseitiges Layout zur Verwendung mit Handgehäuse von Reichelt. Die Platine gibts zusammen mit CNC-gefrästen  Stroboscheiben in einer Sammelbestellung im Analog-Forum.

Schaltplan, Bestückungsplan und Stückliste der umschaltbaren Variante sind zunächst nur in der Vorab-Version der Doku zu finden.

Warenkorb Reichelt

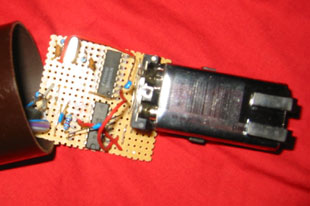

Aufbau auf Lochrasterplatine

Komfort

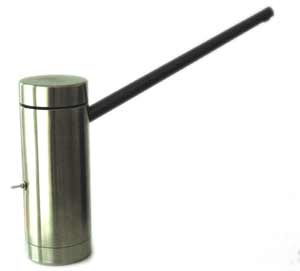

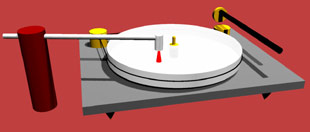

Idee CAD-visualisiert

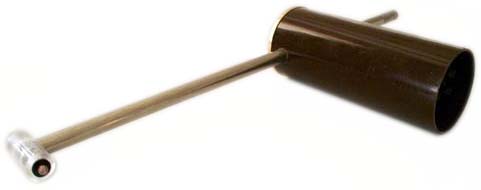

Der “Probeaufbau” … steht seit Jahren.

Uelis Interpretation

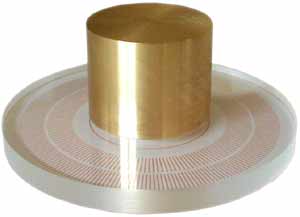

Stroboskopmuster auf dem Plattengewicht. Um die Geschwindigkeit über den gesamten Radius der Platte beim Abspielen dieser messen zu können, habe ich ein Plattengewicht mit Stroboskopmuster gebaut. Aufgrund des geringen Platzes ist die Anzahl der Striche auf 150 Hz ausgerechnet, da der Platz für mehr nicht ausreicht.
